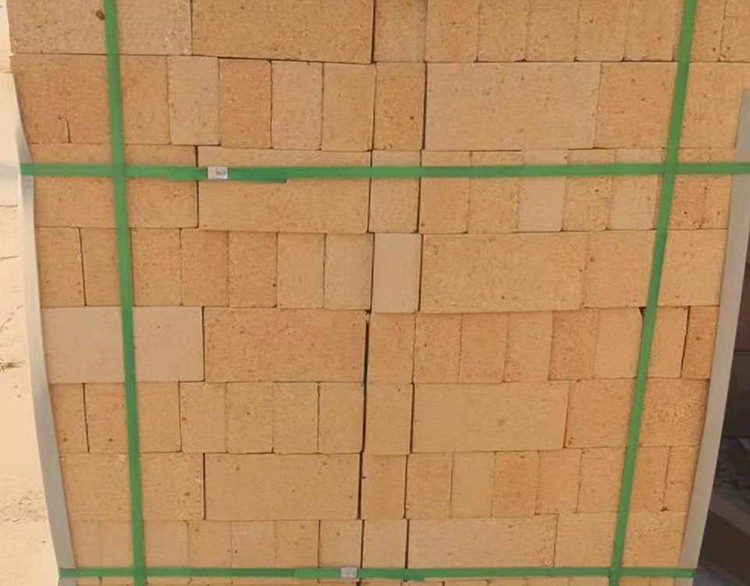

粘土磚是一款比較常見的建筑用磚，質量好的粘土磚是有一定的耐火度與高溫耐壓的強度，高溫下有穩(wěn)定的性能性能特點。下面詳細的為大家介紹下。
　　1、耐火度
　　粘土磚的耐火度波動于1580-1770℃之間。一般耐火度隨著Al2O3 含量的增加而提高，隨著雜質含量增加，尤其是隨著Fe2O3和堿金屬含量的增加而顯著降低。
　　2、高溫耐壓強度
　　粘土磚的高溫耐壓強度隨著Al2O3含量的增加而變大。同時受低熔點物質在高溫下出現液相溫度、液相的數量和黏度的影響。一般在八百攝氏度以上可能出現塑性變形，塑性變形可消除磚體內的應力影響，強度開始提高，在1000-1200℃出現高值。當溫度超過一千二百攝氏度，液相大量形成，黏度降低，耐壓強度迅速下降。所以即使在爐墻單面受熱的條件下，粘土磚的使用溫度也不適合太高。
　　3、荷重軟化溫度
　　粘土制品的荷重軟化溫度主要取決于制品中Al2O3含量和雜質的種類及數量。因為粘土制品中莫來石的晶體數量少，在制品尚未形成結晶骨架結構，而分散存在玻璃相中，隨溫度的升高，玻璃相的黏度下降，制品逐漸變形。粘土制品的荷重軟化的溫度開始于1250-1400℃，壓縮百分之四十時溫度為1500-1600℃。荷重軟化的溫度較低是粘土制品使用中受限制的重要原因。提高荷重軟化溫度有效方法是提高制品中Al2O3的含量，降低雜質的含量，尤其是要嚴格控制Fe2O3與堿金屬含量。還可采用混合細磨的多熟料配料及適當提高制品的燒成溫度。
　　4、高溫穩(wěn)定性
　　粘土制品長期在高溫下使用會產生殘余收縮。這是由于在生產中加入一定數量的多種結合劑(如結合黏土)，在燒成時礦化作用不透徹造成的。
　　5、抗熱震穩(wěn)定性
　粘土制品的抗熱震穩(wěn)定好，普通黏土磚一千一百攝氏度水冷循環(huán)達10次以上，多熟料制品可達50-100次。粘土磚抗熱震穩(wěn)定性好的原因是莫來石及整個制品的線膨脹系數小、均勻，熱循環(huán)過程中不發(fā)生晶型轉變引起的體積變化。且熟料間尚有許多裂紋，可以緩沖應力作用。增加熟料量與顆粒的合理級配，提高成型的壓力，適當的降低燒成終止溫度，增加莫來石晶體數量并減少玻璃相的含量都能提高制品的抗熱穩(wěn)定性。
　　6、抗渣性

　　粘土制品屬于弱酸性耐火材料，抵抗弱酸性爐漁侵蝕能力強，對酸性、堿性爐渣的抵抗能力較差。提高制品致密度，降低了氣孔率，提高制品的抗渣性能。增加Al2O3含量，抗堿性渣侵蝕能力提高，=抗酸性渣的能力增強。

　　所以在購買粘土磚時，需要要學會區(qū)分它的質量，首先可以通過顏色進行區(qū)分，其次看它的重量以及外觀。
